Dimension Styles

Top  Previous  Next

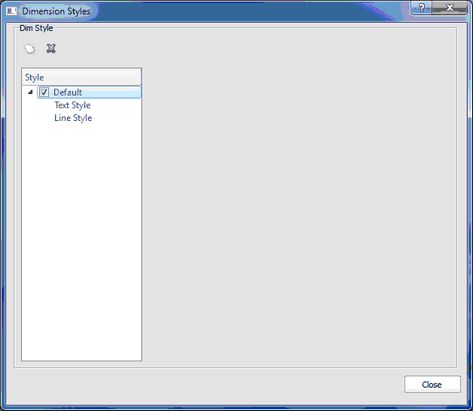

Within the Dimension Style tool box  we can create, delete and edit dimension styles.

Click on the create new style to add a style and delete to remove unwanted styles.

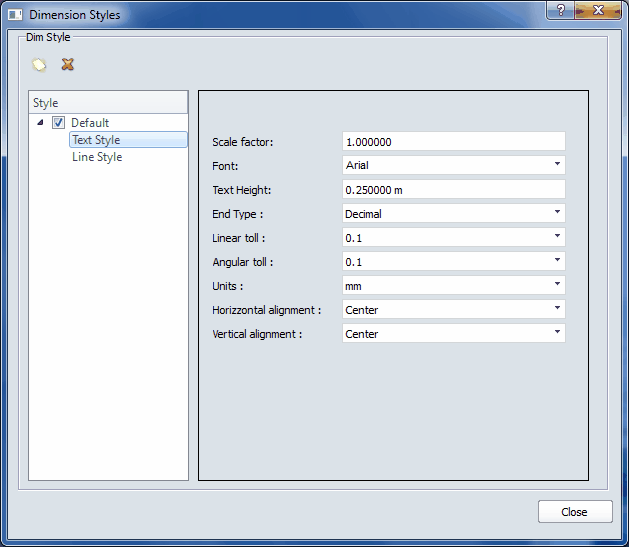

Text Styles





Scale factor                        : Global scale factor, the dimension value gets  multiplied by the global scale factor

Font                                : Font used to draw the text

Text height                        : Height of dimension text in model units

Text Type                        : Decimal, Fractional  or Feet-Inches

Linear tolerance                : Tolerance for linear dimensions

Angular tolerance                : Tolerance for angular dimensions

Units                                : In which units dimension text should be printed

Horizontal Alignment                : Center or user

Vertical Alignment                : Center or Above





Line Style


Start symbol                        : symbol to use at start point

End symbol                        : symbol to use at end point

Marker size                        : size of the symbol

Line Color                        : Color of the dimension line

Line style                        : Style of the line

End marker line length        : Length of the end line marker

End marker line color        : Color of the end line marker

End marker line style        : Style of the end line marker
